2-1前言
    各位先生、女士：抱歉了，我忘了還Schmatic Lib未跟大伙來了解，因為
前面幾章節，有使用到Schmatic自製零件，所以呢，我現在與大伙來聊聊吧！

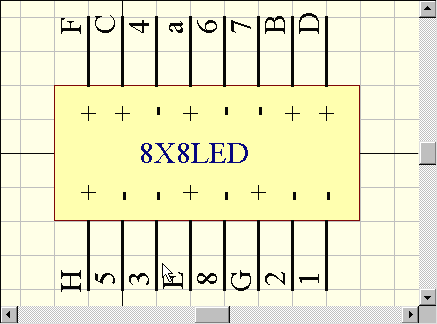

 圖2-1. 完成圖
2-2 開新表單
   首先，請開啟新的表單File/new，出現如下圖所示：

 圖2-2. 表單精靈
   然後，請選擇 ，請按 鈕，就會有一張新的表單出現了，
如圖下所示。有了新的表單之後，就要繪製元件外形了。

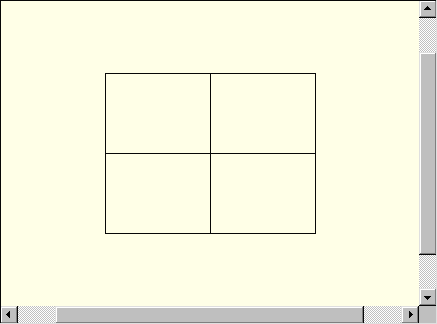

 圖2-3. 新表單

2-2繪製元件外形
    當出現新的表單後，我們可以看到十字中心點座標為(0,0)。ＯＫ，我們先把
表單放大吧，首先，將游標移到表單的中心點，然後按 鍵八下。接著，
再按鈕，再移動滑鼠至大小適當的位置(座標由(0,0)至(90,-40)即可)，
其外形便已完成了，如下圖所示：

 圖2-4. 繪製元件外形
  接下來，就是要放置電氣接腳了。

2-3 放置元件電氣接腳(PIN)
  請點選在功能表單上Place/Pins，則出現一支接腳，然後按鍵，
來改變接腳方向。按一下，逆時鐘方向旋轉90度。最後，請把本範例的接腳，放置
適當的位置上，如圖所示：

 圖2-5. 放置接腳
  讀者可能會懷疑，為什麼，上圖的編號與完成圖的編號不一樣呢？那是當然啦，
我們還未編號及命名嘛～！
  OK，我們在編號之前，先做一個動作，那就是把接腳變短，如何變呢？我來
教你使用整體編輯技巧，請看下文吧。

2-4 整體編輯技巧
  所謂整體編輯，就是把相同的元件，相同的地方一起修改，如此便不用一個接著
一個改啦，否則，若有一百個元件要修正，那不是手要斷了不成…..。嗯～你還是
不懂，沒有關係，請跟我作吧。
  在本例中，我們要修改的地方是接腳的長短，且由原來的３０改為２０。
ＯＫ，移動游標至其中一個接腳圖示上，快按滑鼠左鍵二下，即可進入接腳
編輯對話盒，如下圖所示：

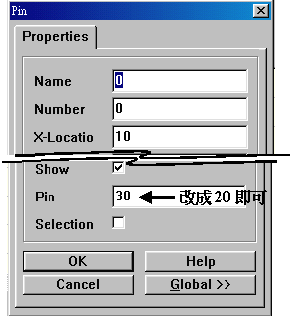

 圖2-6. 接腳編輯對話盒
  請在Pin的欄位上，改成20即可。但請你不要按OK鈕哦！因為還要做下一步。
請按鈕，會出現另一視窗，暫且不管其他欄位功能，我們只要
了解如何整體編輯即可。請點選右下視窗的欄位，如下圖所示：

 圖2-7. 條件選擇對話盒
  請選擇Change Matching Items In Current Document，這個選項，意思
是說，在這個表單內，改變相同的屬性。之後，請按鈕，即完成
整體編輯及接腳大小。如下圖所示：

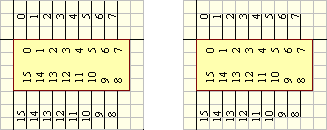

 圖2-8. 接腳變短

2-5接腳(PIN)編號
   接下來呢，我們就要來編號了。請注意了，其編號必須搭配PCB Lib裏的
元件接腳編號哦！否則隨你高興編號的話，那在你從Sch轉成Netlist可就會
發生嚴重錯誤，這也是大部人常犯的毛病哦。請參考下面兩圖。

 圖2-9. 在Sch Lib 接腳名稱

 圖2-10. 在Pcb lib接腳名稱
   ＯＫ，了解其相關性之後，開始來編號(接腳名稱)吧。請移動
游標至任一接腳上，快按滑鼠的左鍵二下，即可進入接腳編輯畫面。其中，
我們只要注意二個欄位即可，如下圖所示：

 圖2-11. 編輯對話盒
   接下來，就請你依完成圖上的編號，來完成吧，在此不在嚕囌了。
注意
        其接腳編，不一定要按照上面的方法來做，在放置接腳前，按下鍵，
        出現接腳對話盒，即可進行接腳編號了。

2-6 元件命名
   每一個人都有一個名字，你我都不例外。所以呢，我們建好的零件也要有一個
名字，其步驟如下：
1. 請在功能表單上選Tools/Rename Component，會出現一個對話盒。

 圖2-12. 命名對話盒
   當命名步驟完成後，在你螢幕左邊Components視窗中有如下圖的變化。

 圖2-13. 名字變更

2-7 存檔
   當然了，命名完成後，一定要存檔啦，不然之前所做可要化成灰燼了。
如何存檔呢？很簡單，只要在功能表單上選擇File/Save(or Save As另存新檔)
即可。本例之檔名為8X8LED.LIB，且把此檔存入C:\Client98\Sch98\Library。
